Comment l’atelier d’outillage influence-t-il la durée de vie des moules et la qualité des pièces injectées ?

La précision de l’outillage joue donc un rôle direct dans la répétabilité de la production en série. Des erreurs commises lors de la conception peuvent entraîner des défauts récurrents, des corrections du moule et des arrêts de production.

La réussite du projet dépend ainsi de la coopération entre les concepteurs de la pièce, les spécialistes des matériaux et les techniciens chargés de fabriquer l’outillage.

Comment l’atelier d’outillage transforme-t-il un projet en moule ?

Le processus commence généralement par l’analyse du modèle 3D de la pièce et la préparation de la documentation technique.

Les concepteurs adaptent ensuite la géométrie aux exigences du moulage par injection. Ils doivent notamment :

• définir le plan de joint et les éléments mobiles du moule ;

• déterminer la disposition des empreintes ;

• positionner les points d’injection ;

• prévoir l’évacuation de l’air ;

• concevoir le système de refroidissement.

Le retrait du polymère doit également être pris en compte dès la conception.

Sa valeur dépend du matériau, de la géométrie et des paramètres de transformation. Une compensation incorrecte peut provoquer des écarts dimensionnels après refroidissement.

De même, un refroidissement déséquilibré peut contribuer à la formation de contraintes internes, de retassures ou de déformations.

Pourquoi les simulations numériques réduisent-elles le risque d’erreurs ?

Les outils de simulation permettent d’évaluer le comportement de la matière avant l’usinage définitif du moule.

Ils peuvent notamment aider à analyser :

• le remplissage de l’empreinte ;

• la position des lignes de soudure ;

• les zones susceptibles de retenir de l’air ;

• les différences de pression ;

• le comportement thermique de la pièce.

Les ingénieurs peuvent alors modifier la position du point d’injection, la géométrie des canaux ou certains détails du produit avant de passer à l’usinage.

La simulation ne supprime pas la nécessité d’essais réels, mais elle réduit le risque de devoir modifier lourdement un moule déjà fabriqué.

Elle constitue donc un outil important pour limiter les coûts et raccourcir la phase de mise au point.

Comment l’usinage CNC et l’EDM influencent-ils la précision du moule ?

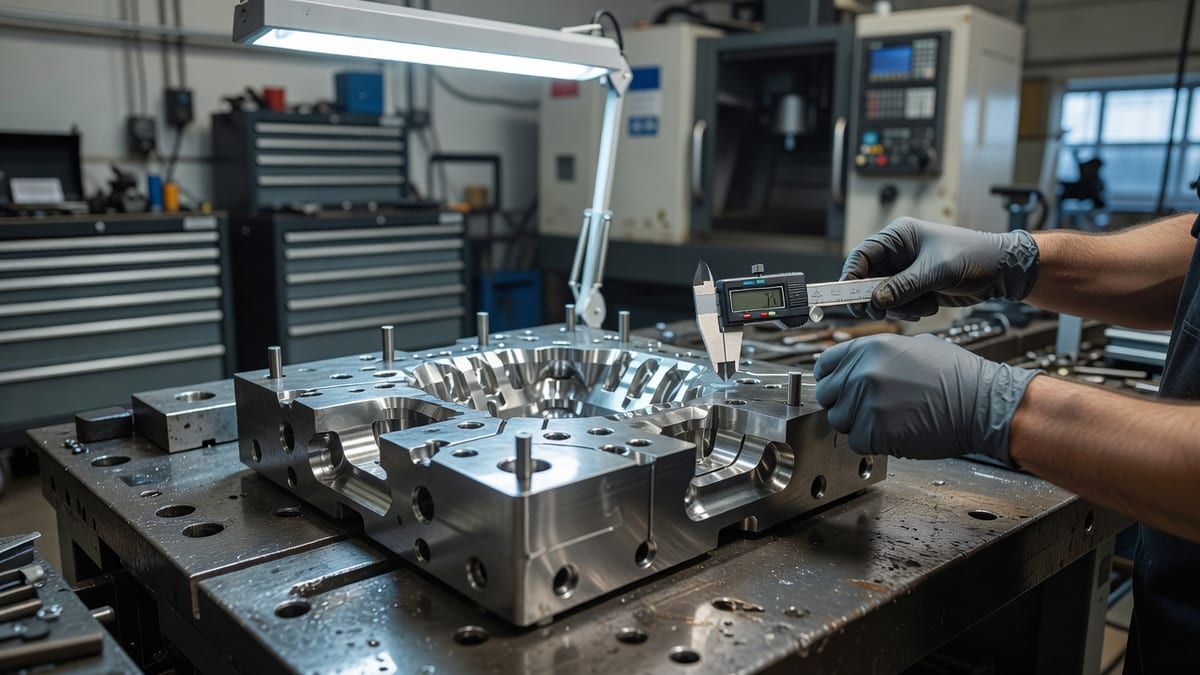

Une fois le projet validé, la fabrication des composants du moule nécessite des équipements capables de respecter les dimensions définies par le bureau d’études.

L’usinage CNC permet de produire avec précision les empreintes, les inserts et les différents éléments mécaniques du moule.

Pour certaines géométries difficiles à obtenir par fraisage conventionnel, l’électroérosion EDM constitue une solution complémentaire.

Cette technologie permet d’usiner des matériaux conducteurs et de réaliser des formes complexes, notamment dans des zones difficiles d’accès pour les outils de coupe classiques.

L’atelier outillage divers doit donc associer différentes technologies d’usinage en fonction de la géométrie, du matériau de l’outil et de la précision nécessaire.

La qualité de l’assemblage final est également essentielle. Les composants mobiles, les guides, les inserts et les surfaces de contact doivent fonctionner ensemble avec suffisamment de précision pour permettre une production répétable.

Comment l’exploitation influence-t-elle la durée de vie d’un moule ?

Un moule d’injection est soumis à des cycles répétés de pression, de température et de mouvement mécanique.

Avec le temps, certains composants peuvent s’user ou perdre leurs caractéristiques initiales.

La maintenance préventive permet de détecter ces évolutions avant qu’elles ne provoquent une dégradation importante de la production.

L’entretien doit être adapté au type de moule, au matériau transformé et au nombre de cycles réalisés.

Un outil correctement entretenu conserve plus facilement ses performances dimensionnelles et réduit le risque d’arrêts non planifiés.

Pourquoi l’intégration de la conception et de l’outillage est-elle importante ?

La cohérence entre conception, fabrication du moule et essais d’injection facilite la résolution des problèmes techniques.

Noex dispose de son propre atelier d’outillage et fabrique notamment des moules d’injection, des matrices de découpe et des matrices d’emboutissage.

L’entreprise utilise des systèmes CAD/CAM/CAE lors de la conception ainsi que des machines à commande numérique CNC pour la fabrication.

Cette organisation permet de relier plus directement les décisions prises au bureau d’études aux conditions rencontrées pendant la production.

Lorsque les premiers essais révèlent une difficulté de remplissage, de démoulage ou de stabilité dimensionnelle, les données obtenues peuvent être utilisées pour ajuster le moule ou le procédé.

Les principaux facteurs qui influencent la qualité de l’outillage

• La prise en compte du retrait du polymère aide à obtenir les dimensions prévues après refroidissement.

• Les simulations numériques permettent d’identifier certaines difficultés de remplissage avant l’usinage définitif.

• L’usinage CNC et l’EDM permettent de fabriquer des composants complexes avec une précision adaptée au projet.

• Les essais d’injection servent à vérifier le fonctionnement réel du moule et à ajuster le procédé.

• Une maintenance régulière des circuits de refroidissement, des éléments mobiles et des surfaces de moulage contribue à préserver la stabilité de la production.
